CNC revolver vitalna je komponenta u modernim obradnim centrima s računalnim numeričkim upravljanjem (CNC), dizajniran za držanje i indeksiranje više alata za rezanje. Mehanizam držanja alata u CNC revolverskoj glavi je sofisticirani sustav koji osigurava precizno pozicioniranje alata, stabilnost i brzu promjenu alata. Kao vodeći dobavljač CNC revolvera, razumijemo zamršenost ovih mehanizama i njihovu važnost u postizanju visokokvalitetnih rezultata strojne obrade.
Vrste mehanizama držanja alata
1. V - Sustav blokova i stezaljki
V - blok i stezni sustav jedan je od najčešćih mehanizama držanja alata u CNC revolverskim glavama. U ovom sustavu alat se nalazi u bloku u obliku slova V, koji osigurava dvije kontaktne točke za dršku alata. Zatim se koristi stezaljka za pričvršćivanje alata na mjestu. Dizajn V - bloka pomaže u točnom centriranju alata, smanjujući šanse za neusklađenost tijekom strojne obrade. Ovaj mehanizam je relativno jednostavan i isplativ, što ga čini pogodnim za širok raspon primjena.
Na primjer, prilikom korištenjaRezač za površinsko blanjanje, V - blok i sustav stezanja mogu čvrsto držati rezač, omogućujući glatke i precizne operacije blanjanja površine. Stezaljka se može lako zategnuti ili olabaviti, omogućujući brzu promjenu alata kada su potrebni različiti alati za rezanje.
2. Sustav stezne glave
Stezne glave su još jedna popularna opcija držanja alata u CNC revolverima. Stezna čahura je naprava nalik rukavcu koja zahvaća dršku alata primjenom jednolike radijalne sile. Kada je stezna čahura zategnuta, steže se oko drške alata, čvrsto ga držeći. Stezne glave nude visoku koncentričnost, što je ključno za postizanje preciznih rezultata obrade, posebno u visoko preciznim primjenama.
Sustav steznih čahura dobro je prikladan za držanje alata malog promjera, poput onih koji se koriste uAlati za glodanje. Može pružiti visoku razinu sile zahvata, sprječavajući klizanje alata tijekom operacija velike brzine obrade. Dodatno, stezne čahure se mogu brzo mijenjati, omogućujući učinkovito indeksiranje alata u revolverskoj glavi.
3. HSK (Hollow Shaft Cone) sustav
HSK sustav je mehanizam za držanje alata visokih performansi koji je stekao popularnost posljednjih godina. Odlikuje se dizajnom šupljeg konusa, koji osigurava i aksijalni i radijalni kontakt između držača alata i vretena. Ovaj dvostruki kontaktni dizajn nudi izvrsnu krutost i preciznost, što ga čini idealnim za obradu velikom brzinom i velikom snagom.

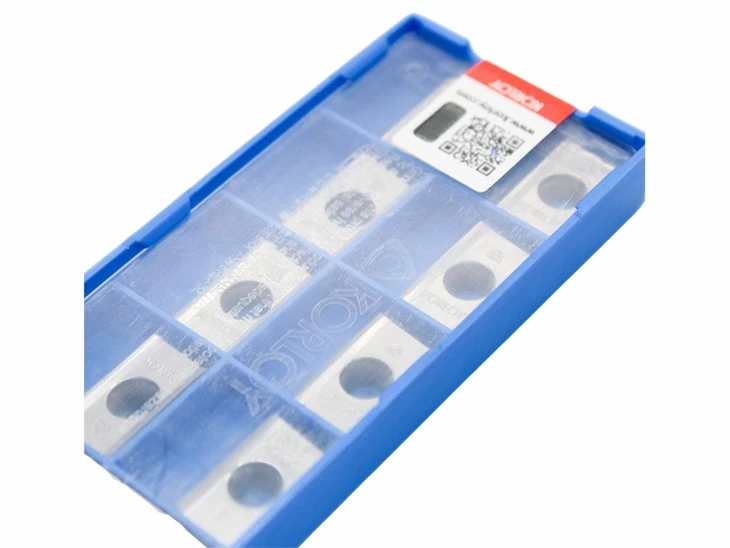

Sustav HSK često se koristi u primjenama gdje su uključene velike sile rezanja, kao što je korištenjeAlati koji se mogu indeksirati. Sposobnost sustava da prenosi veliki okretni moment i održava precizno pozicioniranje alata osigurava da izmjenjive pločice mogu raditi najbolje, što rezultira poboljšanom učinkovitošću obrade i kvalitetom površine.
Ključne značajke učinkovitog mehanizma držanja alata
1. Preciznost
Preciznost je od najveće važnosti u mehanizmu držanja alata. Svako neusklađenost ili netočnost u pozicioniranju alata može dovesti do loše kvalitete obrade, kao što su pogreške u dimenzijama i gruba završna obrada površine. Učinkovit mehanizam za držanje alata trebao bi biti u stanju držati alat s visokom preciznošću, osiguravajući da se točno nalazi u revolverskoj glavi i da zadrži svoj položaj tijekom strojne obrade.
2. Stabilnost
Stabilnost je ključna za sprječavanje vibracija i klepetanja alata tijekom obrade. Stabilan mehanizam za držanje alata može apsorbirati sile rezanja i spriječiti pomicanje ili skretanje alata, što može uzrokovati oštećenje alata i obratka. Ovo je osobito važno kod operacija velike brzine strojne obrade, gdje čak i male količine vibracija mogu imati značajan utjecaj na rezultate strojne obrade.
3. Brza izmjena alata
U proizvodnom okruženju, smanjivanje vremena zastoja ključno je za maksimiziranje produktivnosti. Mehanizam držanja alata koji omogućuje brzu i jednostavnu promjenu alata može značajno smanjiti vrijeme utrošeno na postavljanje i promjenu alata. To omogućuje CNC revolverskoj glavi da se brzo prebaci između različitih alata za rezanje, povećavajući ukupnu učinkovitost procesa obrade.
4. Kompatibilnost
Mehanizam držanja alata trebao bi biti kompatibilan sa širokim rasponom alata za rezanje. Različite operacije strojne obrade mogu zahtijevati različite vrste alata, kao što su bušilice, glodala i alati za tokarenje. Raznovrsni mehanizam za držanje alata može se prilagoditi različitim veličinama i vrstama držača alata, pružajući fleksibilnost u odabiru alata.
Čimbenici koji utječu na izvedbu držanja alata
1. Kvaliteta drške alata
Kvaliteta drške alata ima izravan utjecaj na rad mehanizma držanja alata. Drška alata s glatkom površinom i točnim dimenzijama bolje će pristajati u držač alata, osiguravajući sigurniji zahvat. Svi nedostaci ili nepravilnosti na dršci alata mogu dovesti do lošeg držanja alata i smanjene točnosti obrade.
2. Sila stezanja
Sila stezanja koju primjenjuje mehanizam za držanje alata ključna je za sigurno držanje alata. Nedovoljna sila stezanja može uzrokovati klizanje alata tijekom obrade, dok prevelika sila stezanja može oštetiti dršku alata ili držač alata. Važno je odabrati mehanizam držanja alata koji može pružiti odgovarajuću silu stezanja za određeni alat i primjenu strojne obrade.
3. Uvjeti okoliša
Čimbenici okoline kao što su temperatura, vlažnost i prisutnost rashladnog sredstva također mogu utjecati na rad mehanizma za držanje alata. Na primjer, visoke temperature mogu uzrokovati toplinsko širenje, što može utjecati na pristajanje između drške alata i držača alata. Rashladna tekućina može unijeti onečišćenja koja s vremenom mogu nagrizati komponente držača alata. Stoga je potrebno uzeti u obzir ove čimbenike okoline pri odabiru i održavanju mehanizma držanja alata.
Održavanje i njega mehanizama za držanje alata
Pravilno održavanje i njega mehanizma za držanje alata ključni su za osiguravanje njegove dugotrajne učinkovitosti. Redovito čišćenje držača alata i drške alata može spriječiti nakupljanje krhotina i onečišćenja, što može utjecati na performanse držanja alata. Podmazivanje pokretnih dijelova, poput stezaljki i steznih čaura, također može smanjiti trošenje i osigurati nesmetan rad.
Osim toga, potrebna je periodična provjera mehanizma za držanje alata kako bi se otkrili bilo kakvi znakovi istrošenosti ili oštećenja. Istrošene komponente treba odmah zamijeniti kako bi se spriječili daljnji problemi i osigurala stalna točnost i pouzdanost sustava za držanje alata.
Zaključak
Kao dobavljač CNC revolverskih glava, prepoznajemo važnost pouzdanog i učinkovitog mehanizma držanja alata u procesu obrade. Odabir mehanizma za držanje alata ovisi o različitim čimbenicima, uključujući vrstu operacije strojne obrade, potrebnu preciznost i specifične alate za rezanje koji se koriste. Bilo da se radi o sustavu V - bloka i stezaljke, sustavu stezne čahure ili HSK sustavu, svaki mehanizam ima svoje prednosti i prikladan je za različite primjene.
Razumijevanjem ključnih značajki, čimbenika koji utječu na izvedbu i pravilnim održavanjem mehanizama držanja alata, proizvođači mogu optimizirati svoje procese obrade i postići veću produktivnost i kvalitetnije rezultate. Ako ste zainteresirani saznati više o našim CNC revolverima i mehanizmima za držanje alata koje nudimo, ili ako imate bilo kakve specifične zahtjeve za vaše operacije strojne obrade, slobodno nas kontaktirajte radi detaljne rasprave i potencijalnih mogućnosti nabave.
