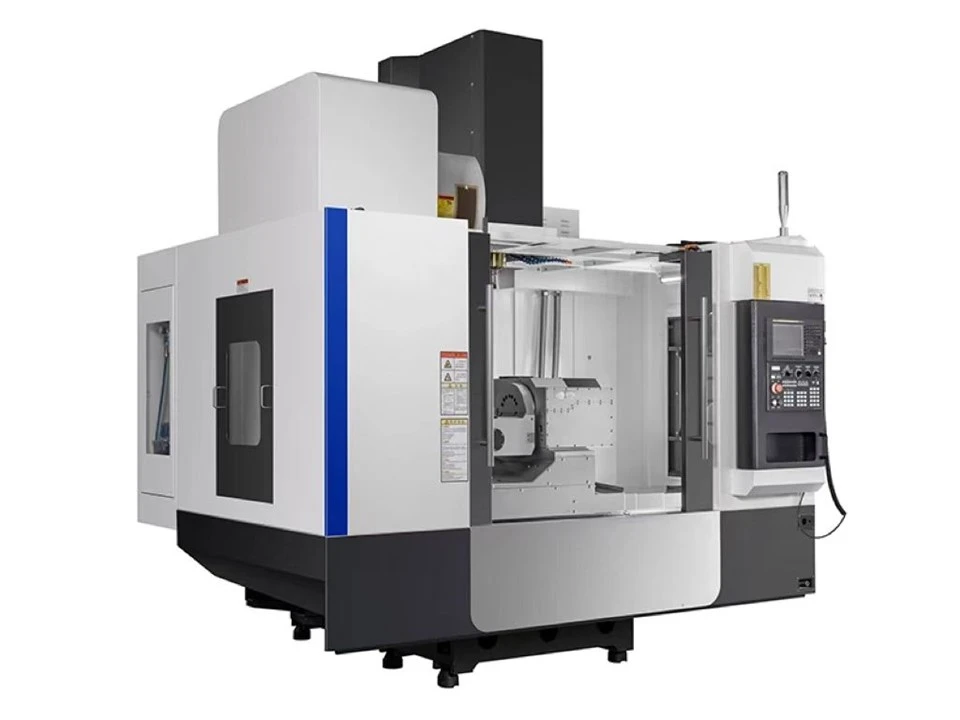

5- Osovina s dvostrukim stupcem obrade, precizna obrada super velikih radnih dijelova, Fanuc Inteligentni CNC sustav.
Tehnički parametri
| Mehanički moždani udar | Artikal | Lm -1613 l | Lm -2015 | Lm -2518 | Lm -3023 |
| X-osi putovanja | 1600 mm | 2000 mm | 2500 mm | 3000 mm | |
| Y-osi putovanja | 1300 mm | 1500 mm | 1800 (Subtrip2000) mm | 2200 (Subtrip2700) mm | |
| Z-osi putovanja | 600 mm | 800 mm | 1000 mm | 1000 mm | |
| Udaljenost od kraja vretena do radnog stola | 200-800 mm | 105-905 mm | 145-1145 mm | 280-1280 mm | |
| Visina prolaza gantryja | 870 mm | 1030 mm | 1300 mm | 1400 mm | |
| Širina gantryja | 1400 mm | 1500 mm | 1800 mm | 2300 mm | |
| Radna ploča | Veličina radnog stola | 1700*1200mm | 2100*1200mm | 2500*1600mm | 3000*2000 mm |
| T-tipa broj/veličina/razmak | 7*22*150 | 7*22*170 | 9*22*180 | 9*28*200 | |
| Maksimalni kapacitet opterećenja | 3000kg | 3500kg | 7000kg | 100000kg | |
| Vreteno | Brzina vretena | 50-12000 RPM | 50-6000 RPM | ||
| Način pogona | izravni pogon | pogon pojasa | |||
| Moment motora vretena (ocijenjeno/maksimalno) | 52.5/118N·m | 143/236N·m | |||
| Glavna motorna snaga | 11/15kW | 15/18,5kW | |||
| Servo os | X/Y/Z Brzi pomicanje | 15/18/18M/min | 15/15/15M/min | 12/15/10M/min | 12/10/10m/min |
| Brzina hrane za rezanje | 1-10000 mm/min | 1-8000 mm/min | |||
| Način protuteže | / | dušik protuteža | |||
| Minimalna količina hrane | 0. 001mm | ||||
| Magazin alata/alata | Obrazac časopisa alata | ATC Alat Magazine (neobavezno) | |||
| Specifikacije držača alata | Bt -40 | Bt -50 | |||
| Maksimalna duljina alata | 300 mm | ||||
| Glavna točnost (puna putovanja) | Točnost pozicioniranja | {{0}}. 0 12/0,01/0,01mm | {{0}}. 0 15/0,012/0,012mm | {{0}}. 0 15/0,012/0,012mm | {{0}}. 0 18/0,018/0,015mm |
| Ponovite točnost pozicioniranja | {{0}}. 0 1/0,008/0,008mm | {{0}}. 0 12/0,012/0,01mm | |||
| Drugi | Otisak i visina stroja | 4450*4024*3200 | 5365*4065*3700 | 7040*4470*4890 | 7830*5200*5370 |
| Težina stroja (otprilike) | 11000kg | 13500kg | 26000kg | 35000kg | |
| CNC sustav | Fanuc 0 MMF Plus | ||||
Detaljne dimenzije
Osnovni pokazatelji performansi
Super veliki raspon obrade:Gantry Visina 1400mm × Span 2300 mm, maksimalna veličina radnog staza 3000 × 2000 mm, može obraditi 8- ton teški rad.
Snažne izvedbe rezanja:Spindle 50-6000 RPM Regulacija brzine širokog raspona (remen/izravni spoj dvostruki način), maksimalni okretni moment 450N · m, teška brzina dovoda do 15 m/min.
Točnost na razini mikrona:FANUC {{0}} IMF PLUS SUSTAVNI SUSTAV + GLASA GLASA SAVRŠENE KONTROLA ZAVRŠENOG KRATA, TOCIZACIJA POSlikavanja ± 0,005 mm (VDI/DGQ 3441 Standard).
Rješenje proboja učinkovitosti 5- Osovine s dvostrukim stupcem Centra za obradu
Poboljšanje učinkovitosti veze s pet osi:Složeno zakrivljeno oblikovanje površine u jednom vremenu, smanjujući više od 3 procesa stezanja (učinkovitost obrade rotora povećala se za 400%).
Inteligentni sustav časopisa:Neobavezno 60- Lank položaja ATC ATC ALAZE, vrijeme promjene alata manje od ili jednako 1,8 sekundi (ISO 10791-1 certificirano).
Velika brzina grubo i završna obrada: bešavno prebacivanje između teških grubog i brze završne obrade, uštedeći 30% radnog vremena.
Tehničke prednosti gantry strukture
Stabilnost vojnog razreda:
✓ Meehanitni integralni sloj lijevanog željeza, prirodna frekvencija povećana je za 35%, otpornost na vibraciju doseže VDI 3845 Standard;
✓ Sinhrona zraka s dvostrukim pogonom, linearni motorički pogon, ubrzanje 1,2 g, točnost pozicioniranja ponavljanja ± 0. 003mm.
Kontrola toplinske deformacije:
✓ Sustav kompenzacije temperature ulja za konstantnu temperaturu vretena + Sustav kompenzacije temperature snopa, 8 sati kontinuirane temperature obrade manji ili jednak 5 µM;
✓ Struktura hlađenja voditelja za željeznički vijak, toplinsko izduživanje smanjeno za 60%.
Tipične industrijske aplikacije
Zrakoplovstvo:Pet osi glodanje zrakoplovnih krila/raketnih spremnika za gorivo, površinska hrapavost ra manja od ili jednaka 0. 6 μm.
Energetska oprema:HUB vjetroagregata/prirubnica tlaka nuklearne napajanja, promjer obrade jednostrukih komada veći ili jednak 5m.
Željeznički tranzit:Velika željeznička željeznica/podvozje šasije zavarivanje utora za zavarivanje integrirane obrade.
Brodogradnja:Propeller zakrivljena površina petoosna obrada veze, greška noža manja od ili jednaka 0. 02mm.
Povjerite se sada:Nabavite teška rješenja za obradu obrada i Fanuc System prilagođene razvojne usluge!
FAQ
Koju opremu možete dobiti od naše tvornice?
* Centar za mljeveni stroj:
Centar za vertikalnu obradu
Horizontalni centar za obradu
Bušilica
Graviranje i glodalica
Centra za obradu gantryja
* Centar za okretanje:
Centar za mljevenje dvostrukog vretena
Dvostruko vretenasto dvostruko mljevenje
CNC Centar za glodanje
Centar za glodanje (True Y-osi napajanja)
* Centar za okretanje:
CNC46C serija mljevenja
CNC46D serija ture
CNC46 serija alata
Tokarilica s ravnim krevetom
* Petoosjedni stroj za obradu
* CNC obrađeni dijelovi
* CNC alati
Podržavamo prilagodbu potrebnih strojeva i pružamo vam dobru uslugu nakon prodaje.
